胶合木防火构造

一 当胶合木构件考虑耐火极限的要求时，其层板组坯除应符合本规范第 9 章的规定外，还应满足以下构造规定∶

1 对于耐火极限为 1.00h 的胶合木构件，当构件为非对称异等组合时，应在受拉边减去一层中间层板，并增加一层表面抗拉层板。当构件为对称异等组合时，应在上下两边各减去—层中间层板，并各增加一层表面抗拉层板。构件设计时，按未改变层板组合的情况进行。

2 对于耐火极限为1.50h 或 2.00h 的胶合木构件，当构件为非对称异等组合时，应在受拉边减去两层中间层板，并增加两层表面抗拉层板。当构件为对称异等组合时，应在上下两边各减去两层中间层板，并各增加两层表面抗拉层板。构件设计时，按未改变层板组合的情况进行。

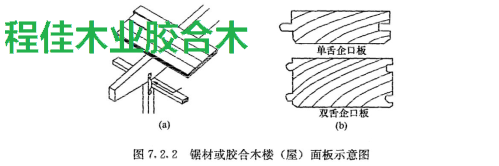

 二 当采用厚度为 50mm 以上的木材（锯材或胶合木）作为屋面板或楼面板时（图 7.2.2a），楼面板或屋面板端部应坐落在支座上，其防火设计和构造应符合下列要求∶

1 当屋面板或楼面板采用单舌或双舌企口板连接时（图 7.2.2b），屋面板或楼面板可作为一面曝火受弯构件进行防火设计;

2 当屋面板或楼面板采用直边拼接时，屋面板或楼面板可作为两侧部分曝火而底面完全曝火的受弯构件，可按三面曝火构件进行防火设计。此时，两侧部分曝火的炭化速率应为有效炭化速率的1/3。

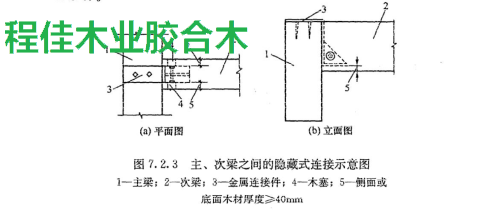

三 主、次梁连接时，金属连接件可采用隐藏式连接（图 。

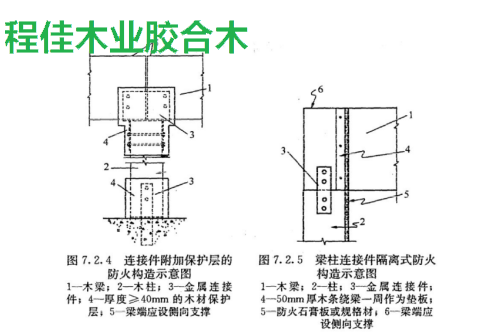

四 金属连接件表面可采用截面厚度不小于 40mm 的木材作为连接件表面附加防火保护层（图 7.2.4）。

五 梁柱连接中，当要求连接处金属连接件不应暴露在火中时，除可采用本规范第 7.2.4 条规定的方法外，还可采用以下构造措施（图 7.2.5）∶

1 将梁柱连接处包裹在耐火极限为 1.00h 的墙体中;
2 采用截面尺寸为 40mm× 90mm 的规格材和厚度大于 15mm 的防火石膏板在梁柱连接处进行隔离。


六 梁柱连接中，当外观设计要求构件外露，并且连接处直接暴露在火中时，可将金属连接件嵌入木构件内，固定用的螺栓孔采用木塞封堵，梁柱连接缝采用防火材料填缝（图 7.2.6）。

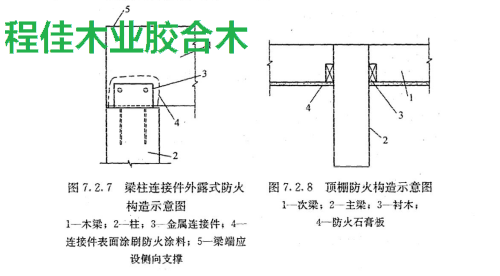

七 梁柱连接中，当设计对构件连接处无外观要求时，对于直接暴露在火中的连接件，应在连接件表面涂刷耐火极限为 1.00h 的防火涂料（图 7.2.7）。

八 当设计要求顶棚需满足 1.00h 耐火极限时，可采用截面尺寸为 40mm×90mm 的规格材作为衬木，并在底部铺设厚度大于15mm 的防火石膏板（图 7.2.8）。
