胶合木梁与砌体或混凝土结构的连接

1 胶合木梁与砌体或混凝土结构连接时，应避免采用切口连接。木构件不得与砌体或混凝土构件直接接触。

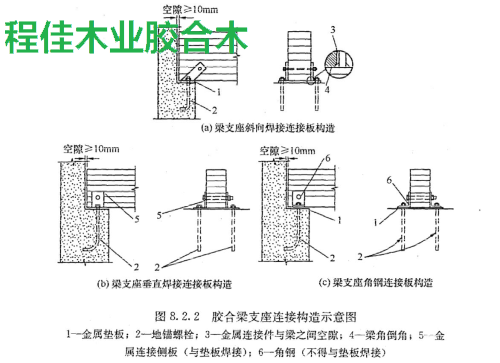

2 胶合梁支座连接可以采用焊接板或角钢连接（图 8.2.2）。木构件与砌体、混凝土构件及金属连接件之间应留有大于10mm 的空隙，与连接件接触的梁角应根据焊缝的位置进行倒角。采用角钢连接时，角钢不得与垫板焊接。

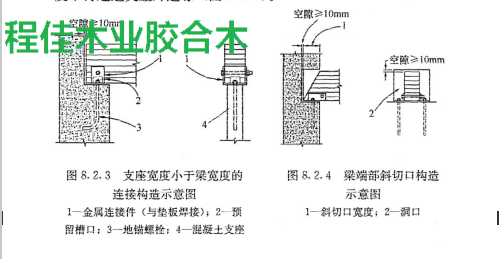

3 当支座宽度小于胶合木构件的截面宽度时，预埋螺栓应

放置在构件的中部，可与支座底板焊接，也可将螺栓穿过底板，在底板面上采用螺栓连接。当采用螺栓连接时，在构件上应预留安装螺栓与螺帽的槽口 （图3）。

4 当梁有较大变形时，梁的端部应做成斜切口，斜切口宽度不得超过支座外边缘（图 4）

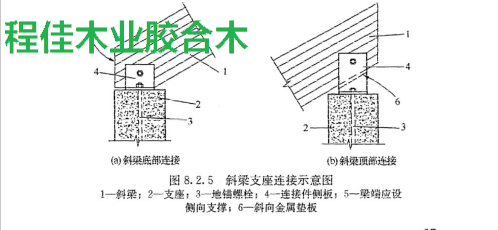

5 斜梁底部与支座连接时，斜梁底部及外边缘不应超出支座外缘（图 8.2.5a）。当斜梁顶部与支座连接时，不得在构件连接处开槽口，斜梁底边应放置在与金属连接件侧板焊接的斜向垫板上（图 5b）。

6 梁端支座处当采用角钢作为侧向支撑时，角钢与木梁不得连接（图8.2.6a）。当梁截面高度不大于 450mm 时，梁端支

空隙≥10mm。

4 3 1

（a）角钢侧向支撑

（b）支座隐藏式连接

图 6 梁端侧向支座构造示意图 1—地锚螺栓;2—角钢;3—金属垫板;4—预留孔; 5—梁顶预留螺铭凹槽

座处可采用隐蔽式地锚螺栓的连接方式（图 8.2.6b），并应对支座处的上拔荷载和水平荷载进行验算。采用隐蔽式地锚螺栓连接时，梁中应预留螺栓孔，预留孔直径应比地锚螺栓直径大10mm。
7 曲线梁或变截面梁与支座连接时，应设置低摩擦力的底图 8.2.7 曲线梁或变截面梁支座

板，并在底板上预留椭圆形槽孔，

示意图

1——低摩擦力底板; 2—椭圆形槽孔

允许构件水平移动（图 7）。
