胶合木梁与梁的连接

时间：2021-07-15 08:44 点击次数：

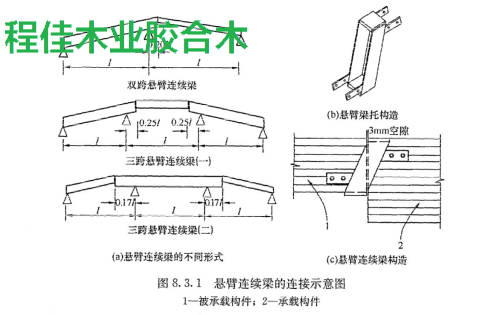

1.悬臂连续梁由简支梁和悬臂梁组成，结构系统主要有三种形式（图 8.3.1a）。悬臂梁与简支梁之间的连接可采用金属悬臂梁托连接（图 8.3.1b、c）。悬臂梁应根据金属梁托的位置和厚度开槽，使金属梁托与梁顶面齐平，并用螺栓连接。
悬臂连续梁的连接示意图 1—被承载构件; 2—承载构件

2 悬臂连续梁的拉力由附加扁钢承担。当附加扁钢不与梁托整体连接时，扁钢应用螺栓连接两端的胶合梁（图2a）。当扁钢与悬臂梁托焊接成整体时，扁钢上应预留椭圆形槽孔，并通过螺栓与两端的胶合梁连接（图 2b）。

3 次梁与主梁连接时，紧固件应靠近支座承载面。

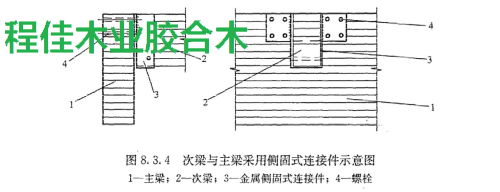

4 当主梁仅单侧有次梁连接时，宜采用侧固式连接件连接（图4）。
次梁与主梁采用侧固式连接件示意图

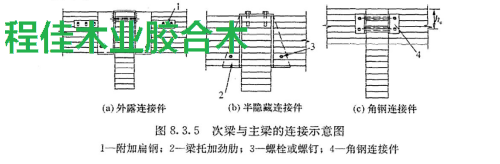

5 主梁两侧均有次梁连接时，应符合下列规定∶
1 安装次梁梁托时不得在主梁梁顶开槽口。

2 当采用外露连接件时（图 8.3.5a），梁托附加扁钢上的紧固件应安装在预留椭圆形槽孔内。可采用在梁顶部附加通长扁钢代替梁托两侧带槽孔的扁钢。

3 当采用半隐藏式连接件时（图 8.3.5b），应在次梁截面中间开槽安装梁托加劲肋，加劲肋应采用螺栓或六角头木螺钉与次梁连接。荷载不大时，梁托底部可嵌入次梁内与次梁底面齐平。
图5次梁与主梁的连接示意图 1一附加肩钢;2—梁托加劲肋;3—螺栓或螺钉;4—角钢连接件

4 当次梁承受的荷载较轻或次梁截面尺寸较小时，主梁与次梁之间可采用角钢连接件连接（图5c）。采用角钢连接件时，次梁应按高度为 h。的切口梁计算。角钢连接件上的螺栓间距不应小于 5d。

注∶1 h。为下部螺栓距梁顶的高度;

2 d为螺栓直径。

6 起支撑作用的檩条应与桁架或大梁可靠锚固，在台风区或在设防烈度 8度及 8度以上地区，更应加强檩条与桁架、大梁和端部山墙的锚固连接。采用螺栓锚固时，螺栓直径不应小于12mm。

7 在屋脊处和需外挑檐口的椽条应采用螺栓连接，其余椽条均可用钉连接固定。椽条接头应设在檩条处，相邻椽条接头至少应错开一个檩条间距。
