胶合木构件与基础的连接

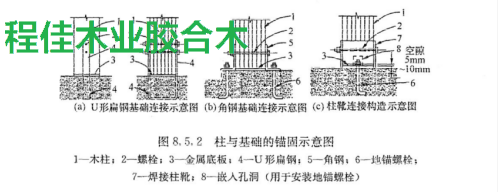

2 柱与基础的锚固可采用 U 形扁钢、角钢和柱靴（图 2)。

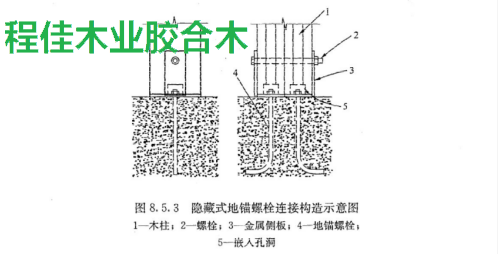

3 当基础表面尺寸较小，柱两侧不能安装外露地锚螺栓时，可采用隐藏式地锚螺栓的连接构造（图 3）。

4 拱靴与地锚螺栓的连接可采用外露连接（图 4a），或采用隐藏式连接（图 4b）。

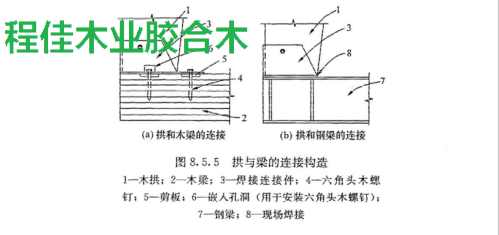

5 拱脚与木梁连接时，拱脚连接件应采用剪板与木梁连接（图 8.5.5a），剪板采用六角头木螺钉固定，剪板和六角头木螺钉应位于构件截面中心线上。当拱脚与钢梁连接时，拱脚连接件与钢梁之间的连接应采用现场焊接（图 5b）。

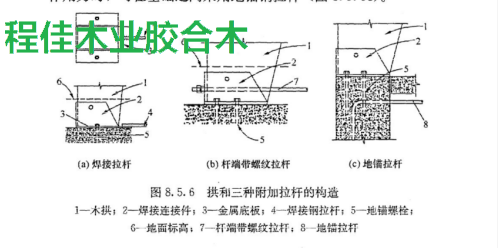

6 当需要采用钢拉杆承载拱的外推作用力时，钢拉杆与拱的连接可采用钢拉杆与金属底板焊接（图 6a），或采用杆端有螺纹的钢拉杆与拱脚连接件连接（图 6b），杆端固定螺帽必须采用双螺帽。当拱的基础之间需要采用钢拉杆承载拱的外推作用力时，可在基础之间采用地锚钢拉杆（图 6c）。

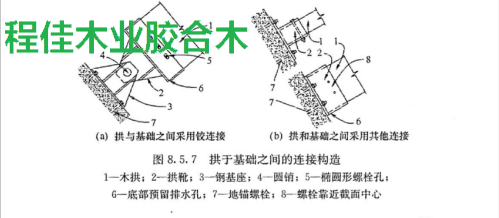

7 当拱与基础之间按铰连接设计时，拱靴应通过钢基座与基础连接，拱靴与钢基座之间采用圆销连接（图 7a）。当拱与基础之间不是铰连接设计时，拱靴可通过地锚螺栓直接与基础连接（图 8.5.7b）。连接拱与拱靴的紧固件应位于构件截面中心线附近，紧固件应符合最小间距的要求。
