胶合木拱构件的连接

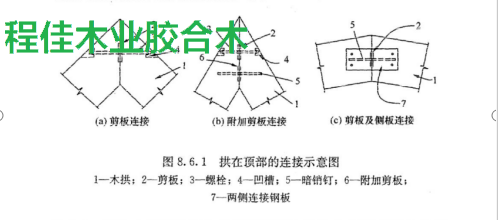

1 当拱的坡度大于1∶4 时，拱的顶部可采用由螺栓连接的剪板进行连接（图1a）;当竖向剪力较大、或构件截面高度较大时，拱的顶部可采用附加剪板连接的构造（图 1b）;当拱的坡度较小时，拱的顶部可采用销钉连接的剪板，并在构件两侧用螺栓连接的钢板进行连接（图 1c）。

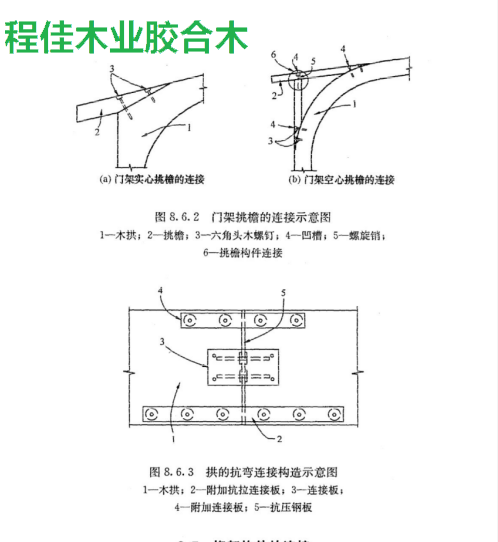

2 胶合木门架的实心挑檐可采用六角头木螺钉直接与拱肩连接（图 2a），六角头木螺钉在拱构件中贯入长度不应小于 4 倍螺钉直径，并应满足抗拔要求。当胶合木门架采用空心挑檐时，除采用六角头木螺钉直接与拱肩连接外，空心挑檐构件之间应用螺旋销连接（图 2b）。挑檐的连接设计应考虑悬臂的影响。

3 当拱的连接节点处有弯矩时，应采用增加附加连接板的抗弯连接构造（图 3）。
